[D3.js] D3.js - Basic

eunsukimme 2019. 4. 5. 12:05

웹 서비스를 개발하는 프로젝트를 진행하면서 유저의 데이터를 시각화할 필요가 생겨서 관련 라이브러리를 찾던 중, 우연히 D3라는 라이브러리를 알게 됐다. 기본 차트부터 빅데이터까지 데이터를 시각화하는데 유용한 추상화된 여러 메서드를 제공하는 D3에 대해 공부하면서 배운 것들을 이 시리즈로 정리해 보려고 한다.







D3.js란?



D3.js는 데이터 주도 문서(Data-Driven Document)의 약자다. D3.js는 웹 상에서 데이터를 시각화하려는 요구를 충족시키기 위해 설계되었다. D3.js로 도표, 선 그래프, 파이 차트 등 기본적인 차트뿐만 아니라 네트워크, 지도, 계통도 등 복잡하고도 커스터마이징 된 여러 시각화 레이아웃을 생성할 수 있다.



D3.js는 마이크 보스톡(Mike Bostok)이란 사람이 창시하였는는데, 이 사람은 D3.js를 다음과 같이 설명하고 있다.



"CSS3, HTML5, SVG 등 웹 표준 기능을 최대로 활용하여 독점적인 기술은 피하고 커다란 융통성을 제공한다"



즉, 플래시나 자바 애플릿을 활용하지 않고 웹 표준에 부합한 SVG와 DOM을 결합하여 브라우저 안에서 동적인 콘텐츠를 매끄럽게 전달할 수 있게 된 것이다. D3의 진짜 장점은 이러한 웹 표준 적합성에만 있는 것이 아니라, 어떤 데이터 그래프도 그릴 수 있고, 당신이 상상하는 어떤 방법으로도 상호작용 할 수 있다는 것이다. 이 시리즈 후반부에서는 D3를 활용하여 어떻게 데이터를 마음대로 나타낼 수 있는지 알아보도록 하고, 지금부턴 D3의 작동방식을 살펴보도록 하자.







D3의 작동 방식



D3의 구체적인 작동 방식을 살펴보기 전에 먼저 웹 개발의 기본 원리를 알아보고 앞으로 자주 접하게 될 패턴인 Selection(셀렉션)에 대해 알아보자.



셀렉션은 DOM요소를 가리키는 것으로, 찾아낸 첫 요소를 선택하는 d3.select()와 모든 요소를 선택하는 d3.selectAll()이 있다. 셀렉션은 데이터셋에 연결돼 있을 수 있는 하나 이상의 웹 페이지 요소의 그룹이다. 다음은 코드를 보자.

d3.selectAll('div').attr('background-color', 'pink');

위 코드는 모든 <div> 태그의 배경 색을 핑크색으로 바꾸는 셀렉션이다.

d3.selectAll('div').data([1, 2, 3, 4]);

위 코드는 [1, 2, 3, 4] 배열에 있는 요소를 <div> 태그에 순서대로 바인딩한다. D3에서는 이러한 DOM요소와 데이터의 연결을 데이터 바인딩이라고 하며, 셀렉션은 일련의 웹 페이지 요소와 이에 대응하는 일련의 데이터라고 생각하면 된다. 이때, 데이터와 요소의 개수가 서로 일치하지 않을 수도 있는데, 요소나 데이터를 생성하거나 제거하는 메서드를 D3에서 제공한다. 이 방법은 나중에 더 자세히 설명하겠다. 일단 셀렉션을 만든 후에는 D3로 웹 페이지 요소의 모양을 변경해 데이터를 반영할 수 있다. 막대그래프의 길이를 데이터의 크기 값에 연동하거나 클래스에 대응하는 색으로 변경할 수 있다.



D3를 사용하는 웹 페이지의 전형적인 처리 과정은 다음과 같다



1. 스타일, 데이터, 콘텐츠를 로딩한다

2. 초기 화면에서 DOM 요소에 셀렉션을 통해 데이터를 바인딩한다

3. 페이지의 구조와 모습을 변경한다

4. 변경된 페이지의 구조와 모습에 사용자가 반응하고, 이는 콘텐츠를 더 많이 바뀌게 한다

5. 2 ~ 4 단계가 반복된다



아직은 무슨 말인지 감이 잘 안올 것이다. 나중에 바인딩된 데이터로 요소의 모습을 변경하는 예제를 보여줄 것인데 그때 이해하도록 하고 그냥 이런 흐름을 짚고 넘어가면 좋겠다.







처음 만나는 D3 앱



지금부터는 D3.js를 활용하여 화면에 데이터를 나타내는 방법을 간단히 보여주도록 하겠다. 먼저, 다음과 같은 html 파일을 생성하자.

<!doctype html>
<html>
  <head>
    <script src="https://d3js.org/d3.v5.min.js"></script>
  </head>
  <body>
  <body>
</html>

이 HTML파일을 크롬 브라우저에 띄운 다음, 개발자 도구의 콘솔 창을 띄우고 다음과 같은 코드를 작성해보자.

d3.select('body').append('div')
.style('border', '1px black solid')
.html('hello world!');

그러면 브라우저 화면에 "hello world!"라는 글자가 검은 테두리에 둘러싸여 나타날 것이다. 축하한다! 당신은 D3 helloworld 앱을 만든 것이다! 코드를 자세히 들여다보면, select('body') 뒤에 .append('div')가 따라왔다. 이는 <body> 태그 안에 자식 요소로 <div> 태그를 추가해준 것이다. 다음으로 .style('border', '1px black solid')가 따라왔는데, 이는 CSS style을 지정해 준 것으로 첫 번째 파라미터는 property를, 두 번째 파라미터는 value를 나타낸다. 두 인자 모두 string으로 전달해야 하는 걸 주의하자. 마지막으로 html('hello world')로 <div> 태그의 HTML 텍스트를 "hello world"로 지정해 주었다.



D3는 .style() 메서드로 요소의 스타일링뿐만 아니라 속성과 이벤트 리스너를 부여해 상호작용성을 줄 수 있다.

d3.select('div').style('background-color', 'pink')
.style('font-size', '24px')
.attr('id', 'newDiv')
.attr('class', 'd3div')
.on('click', () => console.log('you clicked div!'));

핑크색으로 변한 div 태그를 클릭해보자. 콘솔 창을 확인하면 'you clicked div'가 떠 있는 걸 확인할 수 있다.

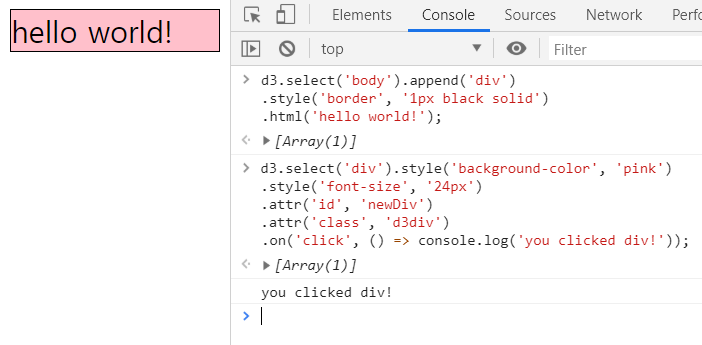

<그림 1> hello world







도형을 포함한 D3 앱



D3의 사용 목적은 단순히 요소의 외형 및 속성 변경이 아니라 아마도 여러 도형을 활용하여 차트를 이쁘게 그리기 위함일 것이다. 이번에는 SVG요소를 추가하여 하위 요소에 선, 원, 사각형을 그려보도록 해보자. 먼저, 앞에서 작성한 HTML의 body 안에 다음 코드를 작성하자.

<div id="vizcontainer">
  <svg style="width:500px;height:500px;border: 1px lightgray solid;"></svg>
</div>

이제 텍스트, 원을 추가해 보도록 하자. 다음과 같은 각 코드를 콘솔 창에서 실행해보자.

d3.select('svg')
.append('line')
.attr('x1', 20)
.attr('y1', 20)
.attr('x2', 400)
.attr('y2', 400)
.style('stroke', 'black')
.style('stroke-width', '1px');

위 코드는 <svg> 태그 안에 <line> 태그를 추가함으로써 선을 그린다. line 태그는 (x1, y1), (x2, y2) 속성을 시작 지점, 도착지점으로 정하고 이를 연결한다. 이때, x축은 오른쪽이 증가하는 방향인 반면 y축은 아래 방향이 증가하는 방향이므로 주의하자. 마지막으로 stroke 속성은 테두리를 의미한다.

d3.select('svg')
.append('circle')
.attr('r', 20)
.attr('cx', 20)
.attr('cy', 20)
.style('fill', 'pink');

위 코드는 <svg> 태그 안에 <circle> 태그를 추가함으로써 원을 그린다. circle 태그는 r, (cx, cy) 속성을 가지며 각각 반지름, 중심 위치를 의미한다.

d3.select('svg')
.append('rect')
.attr('width', '200')
.attr('height', '200')
.attr('x', 200)
.attr('y', 200)
.style('fill', 'blue');

위 코드는 <svg> 태그 안에 <rect> 태그를 추가함으로써 사각형을 그린다. rect 태그는 (x, y), width, height 속성을 가지며 각각 시작 위치, 가로, 세로 길이를 나타낸다. 위 코드를 콘솔에 입력한 후 브라우저상에 나타나는 모습은 다음과 같다.

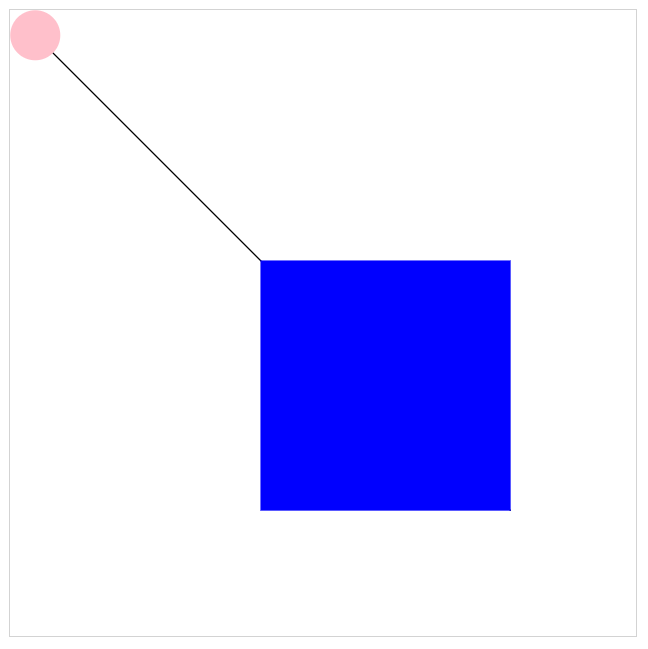

<그림 2> 브라우저 화면에 나타난 그림

어떤가? 당신은 D3를 활용하여 만든 첫 도형을 화면 상에 나타내었다. 실제로 이런 식으로 그림을 그리는 경우는 없을 것이다. 기억해야 할 것은 이러한 도형들을 활용하여 당신의 나타내고자 하는 데이터를 효과적으로 시각화할 수 있다는 사실이다. 자, 이제 마지막으로 D3앱과 상호작용 하는 방법을 알아보도록 하자.







D3앱 과의 상호작용



다음과 같은 코드를 콘솔 창에 입력하자.

d3.select('svg')
.append('text')
.attr('x', 200)
.attr('y', 200)
.style('opacity', 0)
.html('hello world!');

... 화면상에 아무것도 나타나지 않는다. Opacity를 0으로 설정해 줬으니 투명도가 0이 되어 당연한 결과다. 자, 이제 다음 코드를 콘솔 창에 입력해보자.

d3.select('text').transition().delay(1000).style('opacity', 1);

엔터를 치고 1초 뒤에 사각형 위에서 "hello world!"라는 글자가 부드럽게 나타나는 걸 확인할 수 있다. 축하한다! 당신은 처음으로 동적인 시각화(?)를 구현했다. 여기서 transition() 메서드는 전환을 부드럽게 이뤄지게 만든다. delay() 메서드는 파라미터로 주어진 밀리초 시간만큼 지연시킨다.



한 가지만 더 해보도록 하자. 콘솔 창에 다음과 같이 입력해보자.

// 원 이동 함수
const moveCircle = () => {
    d3.select('circle').transition().duration(2000).attr('cy', 200);
}
// 사각형 이동 함수
const moveRect = () => {
    d3.select('rect').transition().duration(2000).attr('y', 50);
}
// 동시 이동 함수
const move = () => {
    moveCircle();
    moveRect();
}
move();

어떤가? 원과 사각형이 동시에 부드럽게 움직이는 걸 확인할 수 있다! 여기서 duration() 메서드는 설정을 지정한 시간(밀리초) 동안 일어나게 만든다. 이로써 D3가 기본적으로 작동하는 방법을 알아봤다. 지금까지 배운 것들을 정리해보면 다음과 같다.







D3 개요 Review



이번 포스팅에서 다음 내용들을 설명하였다.



  • D3 개요 및 작동방식

  • 페이지에서 요소를 생성하고 변경하는 데이터 바인딩과 셀렉션

  • D3로 생성할 수 있는 데이터 시각화 도형 예제

  • 데이터 시각화와 상호작용성



다음 포스팅부터는 D3를 활용하는 다양한 기법들을 살펴보고, 실용적인 그래프를 그리는 방법을 알아보도록 하자.
